VベルトW800 |
| |
 |
|
| VベルトW800は耐熱性、耐屈曲性、耐衝撃性に優れ、高負荷伝動が可能な農業機械用高機能Vベルトです。過酷な使用条件下でも安定して使用できます。 |
|
|
|
|
 |
|

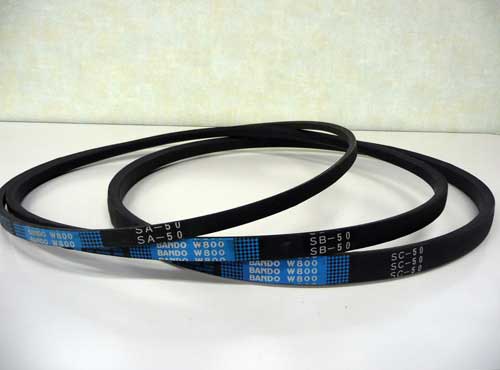

| VベルトW800 |
|
 |
|

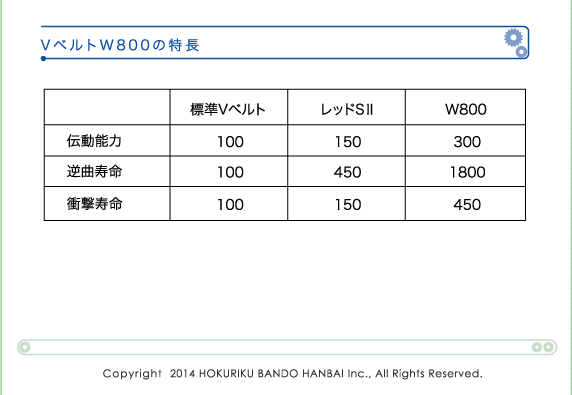

VベルトW800は、標準VベルトやVベルトレッドS に比べ次のような特長を持っています。 |
|
 |
|
| 上記数値は、標準Vベルトを100としたときの指数です。 |
| |
|
| |
|
|
 |
|
|
|
 |
| |
| ■ |
( )内の寸法は非標準寸法です。 |
|
| ■ |
呼び番号はベルトの有効ピッチ周長さをインチ数単位で表します。 |
|
| ■ |
下記の標準サイズ(JIS規定サイズ)以外の、サイズについては当社にお問合せください。 |
|

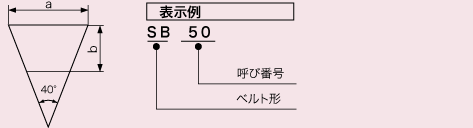

| ベルト形 |
a×b(mm) |
呼び番号 |
在庫の有無 |
| SA |
12.7×7.0 |
27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,44,
45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,
62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,
79,80,81,82,83,84,85,86,87,88,89,90,91,92,93,94,95,
96,97,98,99,100 |
有 |
| SB |
16.7×9.0 |
(22),25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,
40,41,42,44,45,46,47,48,49,50,51,52,53,54,55,56,57,
58,59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,
75,76,77,78,79,80,81,82,83,84,85,86,87,88,89,90,91,
92,93,94,95,96,97,98,99,100,102,105,108,110,112,
115,118,120,122,125,128,130,132,135,138,140,145,
150,155,160,165,170,180,190,200,210 |
有 |
| SC |
22.7×11.0 |
35,39,40,43,44,45,46,47,48,49,50,51,52,53,54,55,56,
57,58,59,60,62,63,64,65,66,67,68,69,70,72,73,74,75,
76,77,78,79,80,81,82,85,86,87,88,89,90,94,95,96,99,
100,102,105,108,110,112,115,118,120,122,125,128,
130,132,(134),(137),(139),140,145,150,(167),175 |
有 |
|
| ・ |
プーリ |
|
JIS B 1854-1987 一般用Vプーリに規定する寸法のプーリをご使用下さい。
SA形はA形、SB形はB形、SC形はC形のプーリで使用できます。 |
|
| ・ |
関連資料 |
|
| 農機用ベルトサイズ表 |
|
|
|
|
※各サイズ在庫については
お問い合わせ下さい |
 |
|
|
|
|
|
|
