伝動ベルト>歯付ベルト>丸歯 |
![](../../images/spacer.gif) |
|
![](../../images/spacer.gif) |
![](../../images/spacer.gif) |
ハイパフォーマンススーパートルクシンクロベルト(HP-STS) |
![](../../images/spacer.gif) |
近年、産業機械の「省スペース化」の要求に伴い、長年蓄積してきました技術と経験を活かし、「HP-STS/高負荷タイプSTSベルト」を開発しましたのでご紹介します。 |
![](../../images/spacer.gif) |
![](../../images/spacer.gif) |
|
![](../../images/spacer.gif) |
![](../../images/product/conduction/daikei_tokuchou.gif) |
![](../../images/spacer.gif) |
・ |

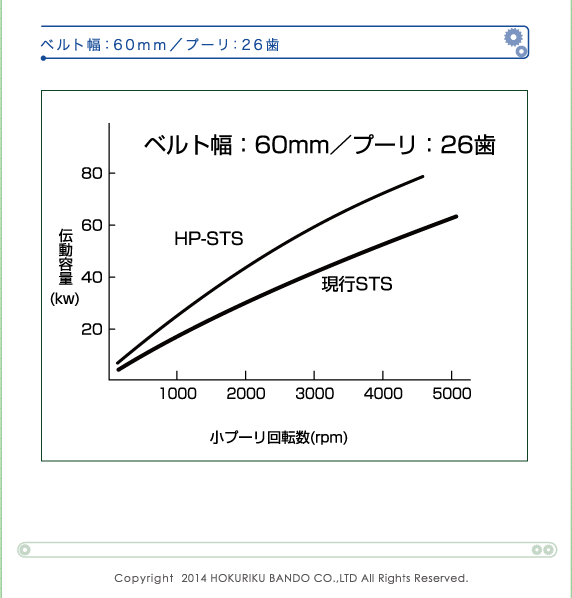

高トルク伝動 |
![](../../images/spacer.gif) |
HP-STSベルトは独特のは形状によるかみ合い理論により、通常の台形歯に比べ高トルク・高伝動であり、さらに高剛性の構成部材により高トルク・高伝動を実現しております。領域によって変わりますが、通常のSTSに対し、1.4〜1.8倍の伝動容量が向上しております。 |
![](../../images/spacer.gif) |
|
![](../../images/spacer.gif) |
・ |

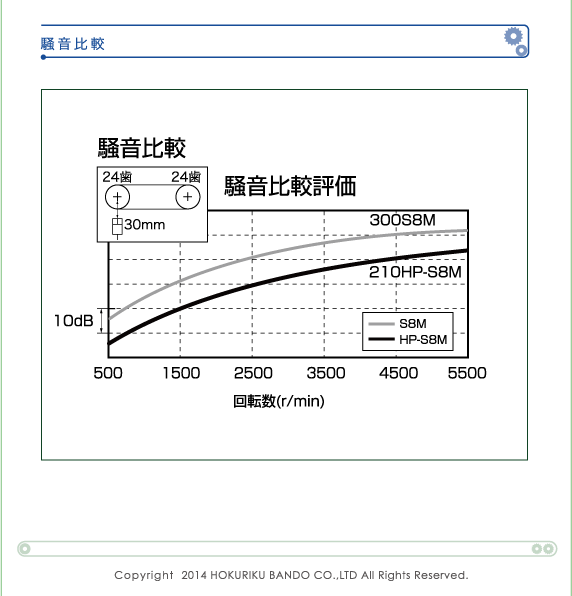

低騒音 |
![](../../images/spacer.gif) |
ベルト幅が標準仕様に対し、幅狭化で使用できる為、騒音を低くすることができます。 |
![](../../images/spacer.gif) |
|
![](../../images/spacer.gif) |
・ |
コンパクト化 |
![](../../images/spacer.gif) |
高伝動容量のため、標準仕様に対し幅狭化・小プーリ径化できますのでコンパクトな設計可能です。
※STS従来の標準プーリが使用できます。
※STS標準ベルトサイズで政策可能です。 |
![](../../images/spacer.gif) |
|
![](../../images/spacer.gif) |
![](../../images/product/conduction/maruba/hagatasunpou-hyouzi.gif) |
![](../../images/spacer.gif) |
|
ベルト形 |
寸法(mm) |
ベルト表示方法 |
HP-S5M |
![](../../images/product/conduction/maruba/hp-sts/hp-s5m_danmen.gif) |
|
HP-S8M |
![](../../images/product/conduction/maruba/hp-sts/hp-s8m_danmen.gif) |
|
HP-S14M |
![](../../images/product/conduction/maruba/hp-sts/hp-s14m_danmen.gif) |
![](../../images/product/conduction/maruba/hp-sts/hp-s14m_hyouzi.gif) |
|
